The Models and Diagrams
The Business Use Case Models

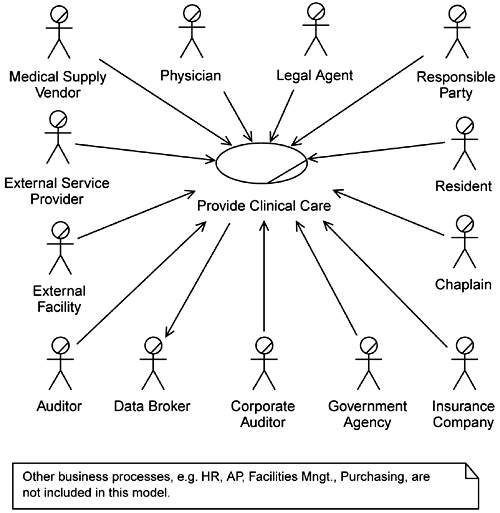

Figure A-1. Global view of Provide Resident Care business use case
Figure A-2. Overview of Provide Resident Care business use case

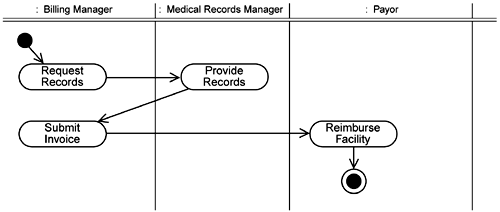

Figure A-3. Accounts Receivable, Billing activity diagram

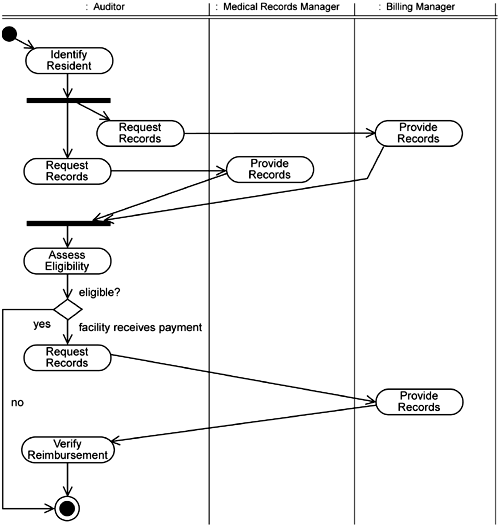

Figure A-4. Accounts Receivable, Reimbursement activity diagram
Figure A-5. Comply with Regulations, Compliance Assessment activity diagram

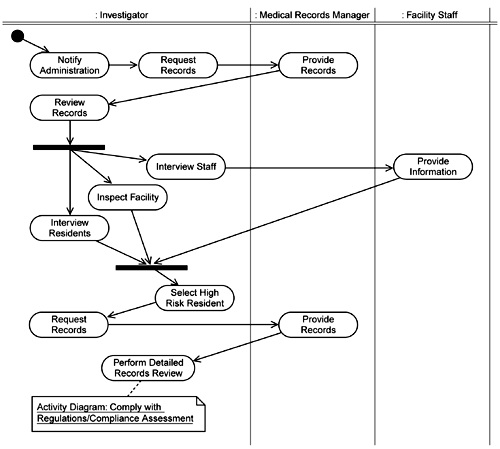

Figure A-6. Comply with Regulations, Compliance Review activity diagram

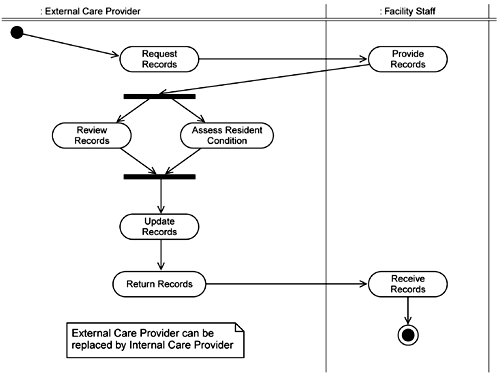

Figure A-7. Manage Clinical Records, Transfer Records activity diagram
Figure A-8. Provide Clinical Care activity diagram

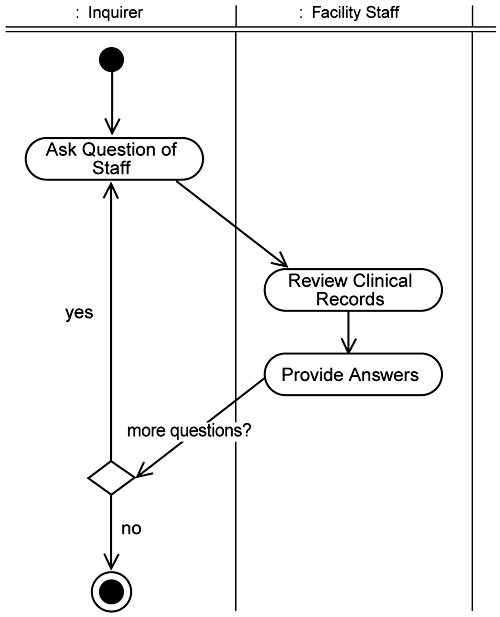

Figure A-9. Respond to Inquiry activity diagram
The Business Object Models
Accounts Receivable

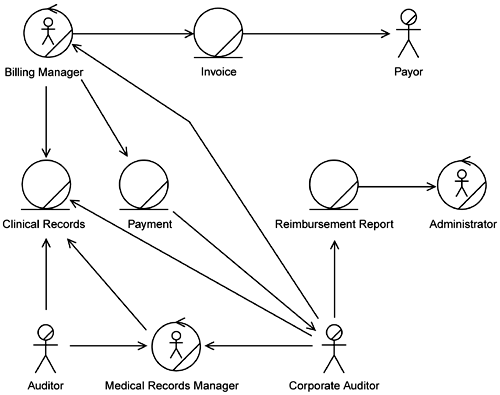

Figure A-10. Accounts Receivable business object model

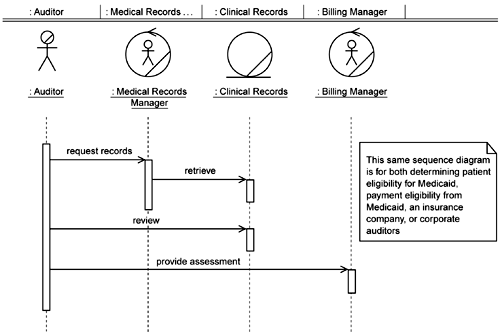

Figure A-11. Evaluate Eligibility sequence diagram

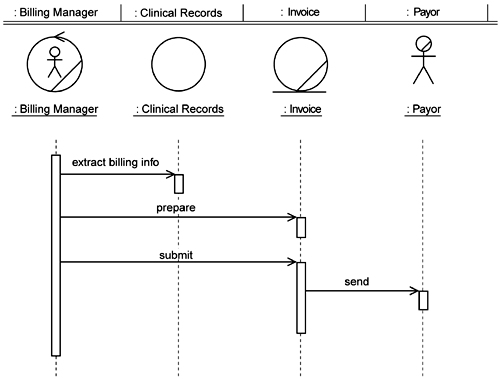

Figure A-12. Submit Invoice sequence diagram

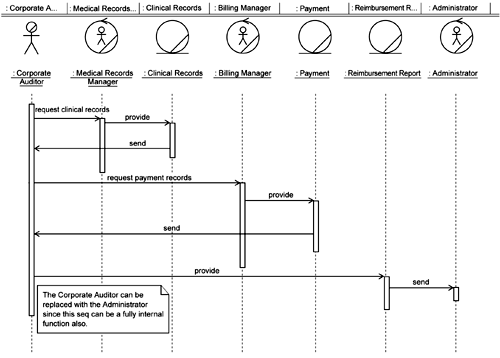

Figure A-13. Verify Reimbursement sequence diagram
Comply with Regulations

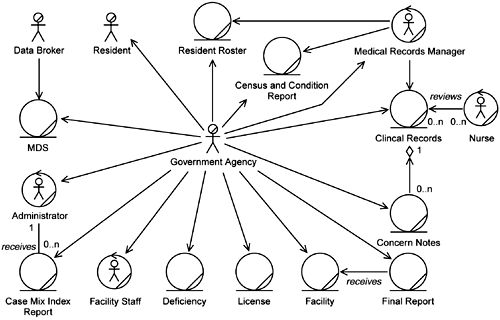

Figure A-14. Comply with Regulations business object model

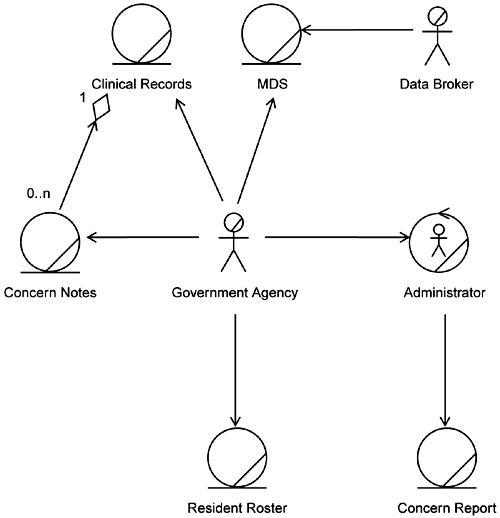

Figure A-15. MDS view

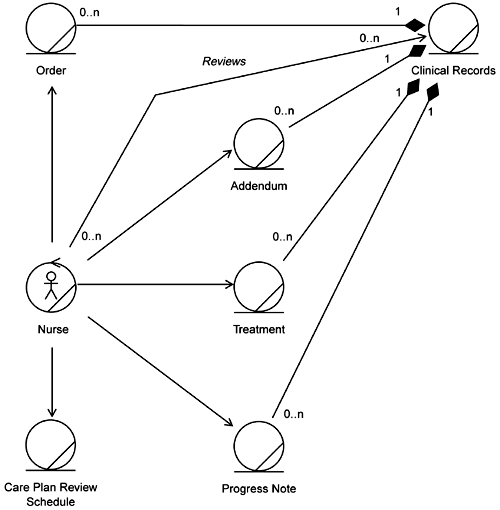

Figure A-16a. Nurse view

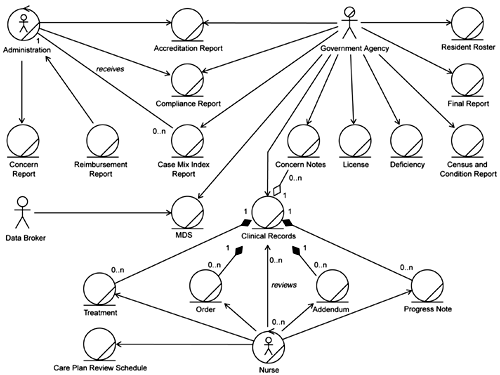

Figure A-16b. All actors view

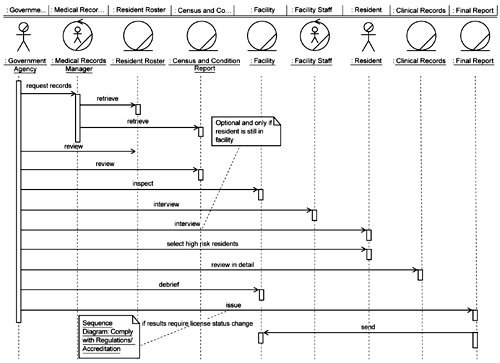

Figure A-17. Accreditation sequence diagram
Figure A-18. Establish MDS sequence diagram

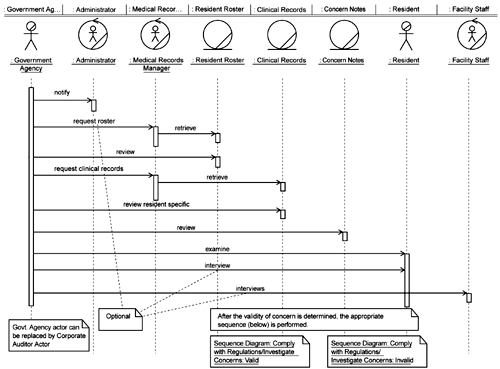

Figure A-19. Investigate Concerns sequence diagram

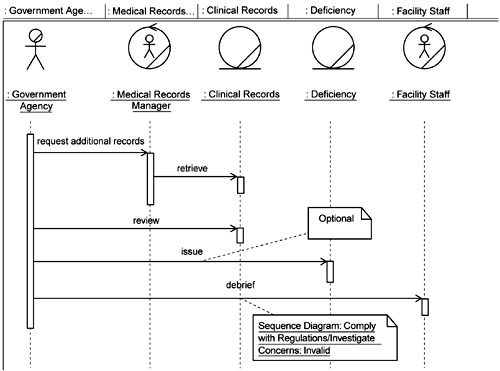

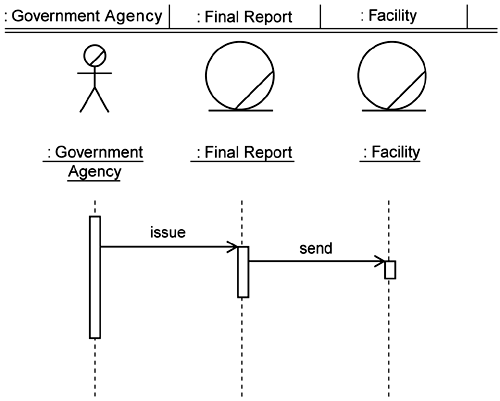

Figure A-20. Investigate Concerns: Invalid sequence diagram
Figure A-21. Investigate Concerns: Valid sequence diagram

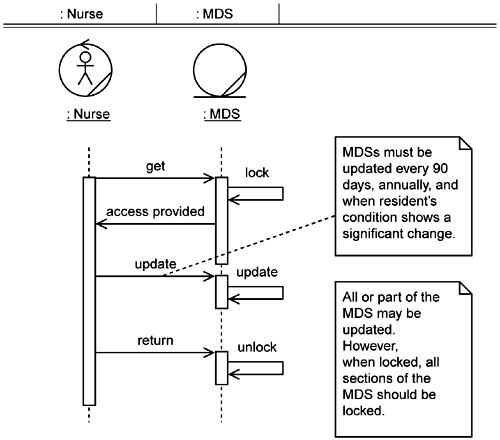

Figure A-22. Maintain MDS sequence diagram
Figure A-23. Review Compliance sequence diagram

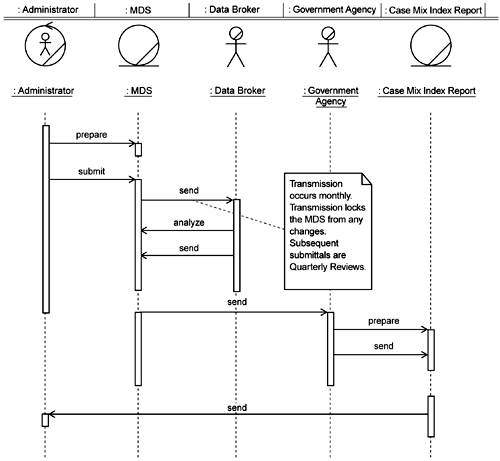

Figure A-24. Transmit MDS sequence diagram
Manage Clinical Records

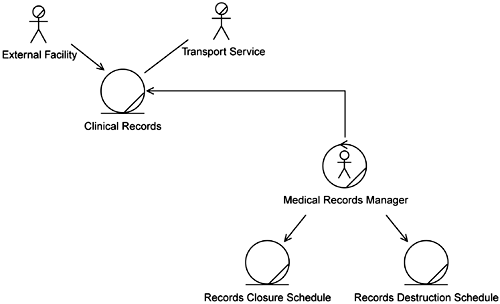

Figure A-25a. Manage Clinical Records business object model, Part 1

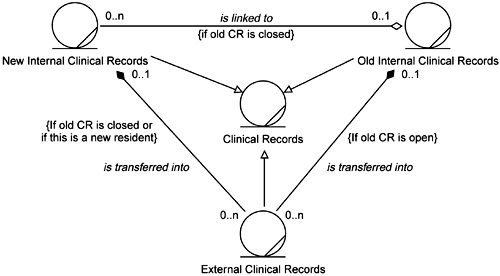

Figure A-25b. Manage Clinical Records business object model, Part 2

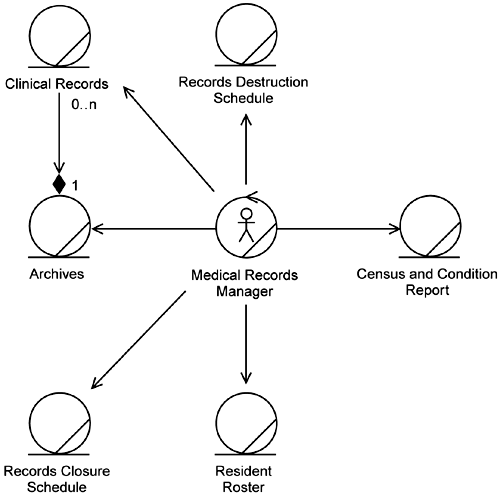

Figure A-26. Medical Records Manager view

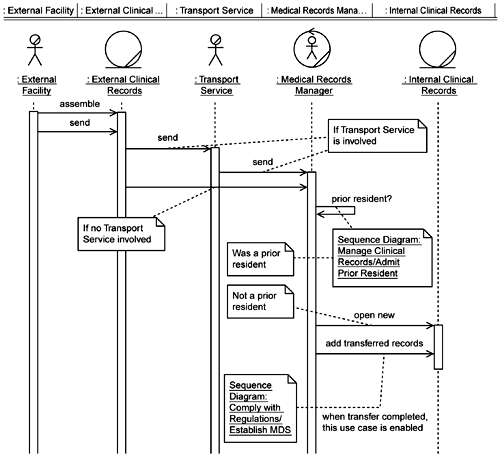

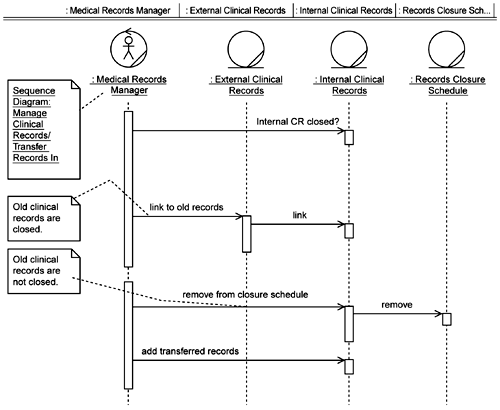

Figure A-27. Transfer Records In sequence diagram
Figure A-28. Admit Prior Resident sequence diagram

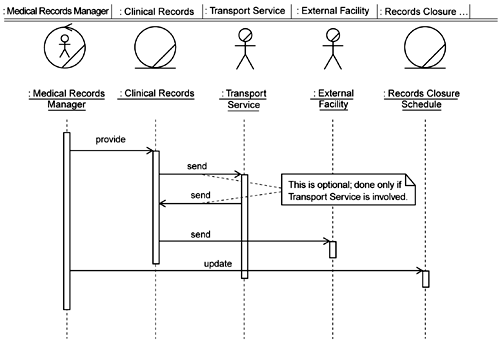

Figure A-29. Transfer Records Out sequence diagram
Figure A-30. Close Records sequence diagram

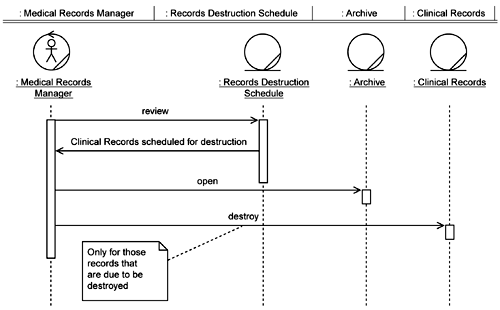

Figure A-31. Destroy Records sequence diagram
Provide Clinical Care

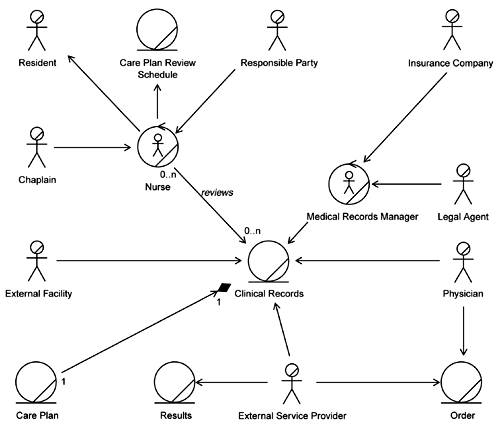

Figure A-32. Provide Clinical Care business object model
Figure A-33. Update Care Plan business object model
Figure A-34. All actors view
Figure A-35. Establish Treatment sequence diagram
Figure A-36. Update Treatment: Physician sequence diagram

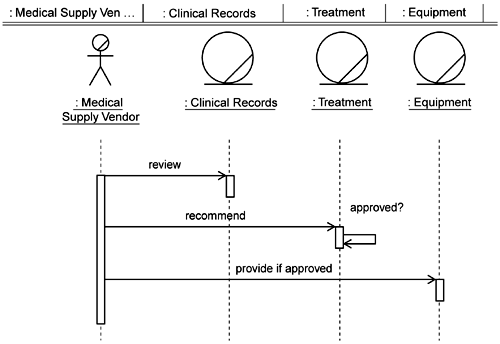

Figure A-37. Update Treatment: Medical Supply Vendor sequence diagram

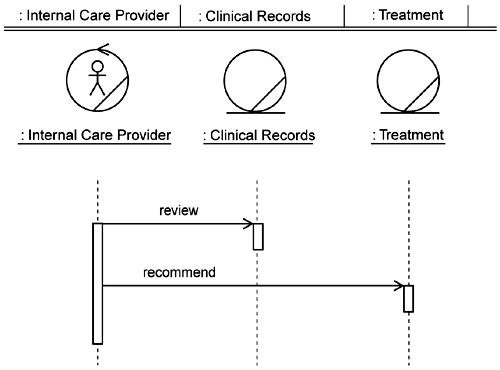

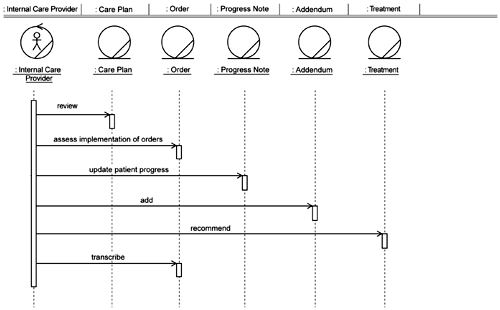

Figure A-38. Update Treatment: Other sequence diagram

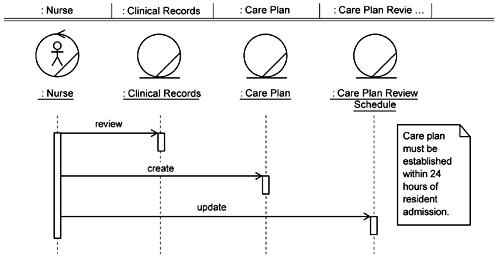

Figure A-39. Establish Care Plan sequence diagram
Figure A-40. Update Care Plan sequence diagram
Figure A-41. Provide Services sequence diagram
Respond to Inquiry

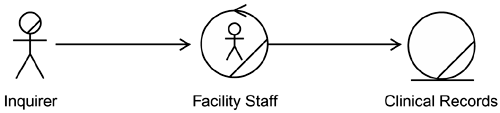

Figure A-42. Respond to Inquiry business object model

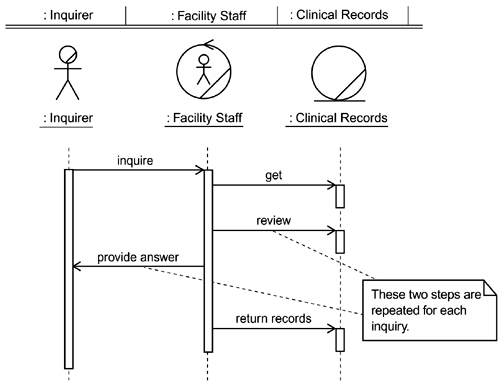

Figure A-43. Respond to Inquiry sequence diagram
The Traditional Conceptual Data Models

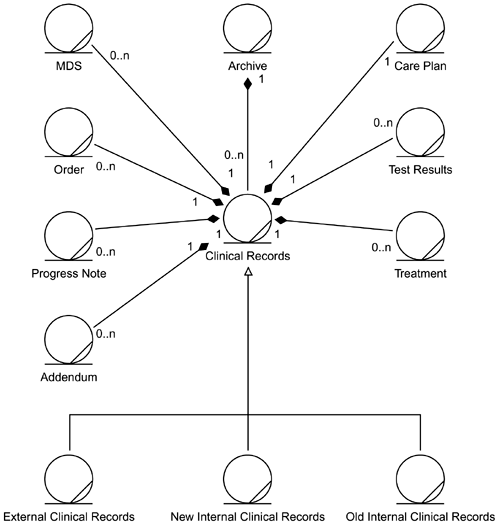

Figure A-44. Clinical Records data model
Figure A-45. Schedules and Reports data models

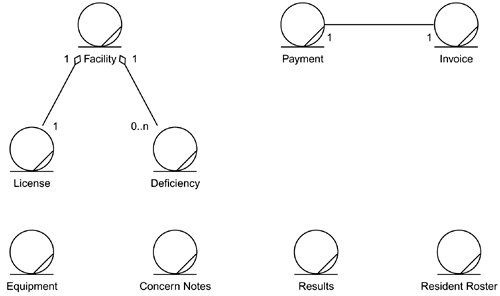

Figure A-46. Miscellaneous data models
The System Use Case Models
Actors

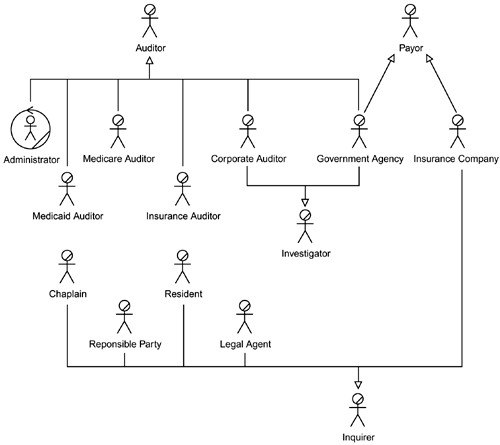

Figure A-47. Auditors and agents
Figure A-48. Care providers

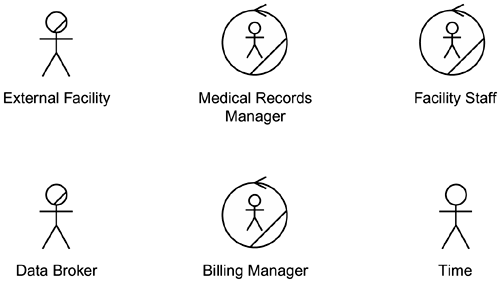

Figure A-49. Other actors
Use Cases

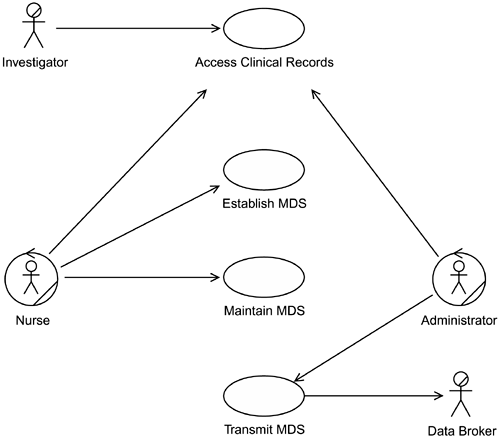

Figure A-50. Comply with Regulations use case diagram

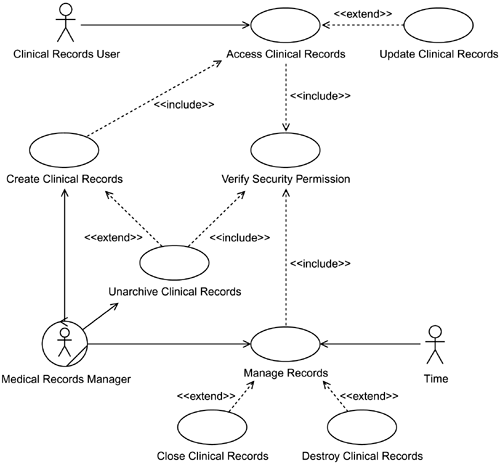

Figure A-51. Manage Clinical Records use case diagram

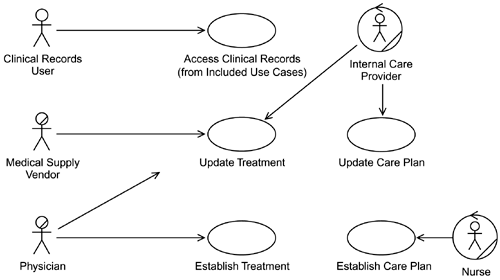

Figure A-52. Provide Clinical Care use case diagram
The Design Models
Comply with Regulations

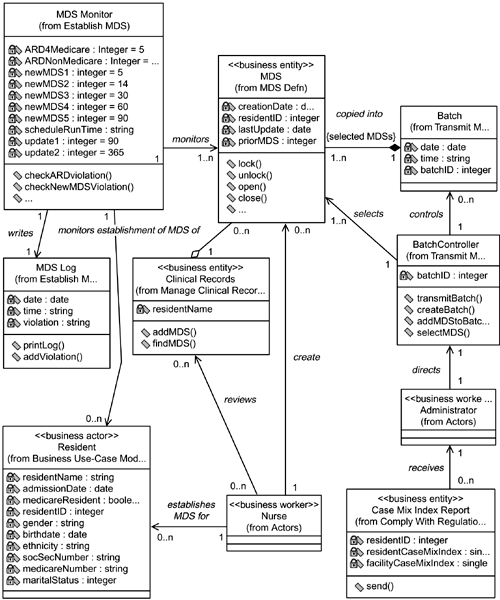

Figure A-53. Comply with Regulations class diagram
Comply with Regulations: Establish MDS
Figure A-54. Establish MDS class diagram

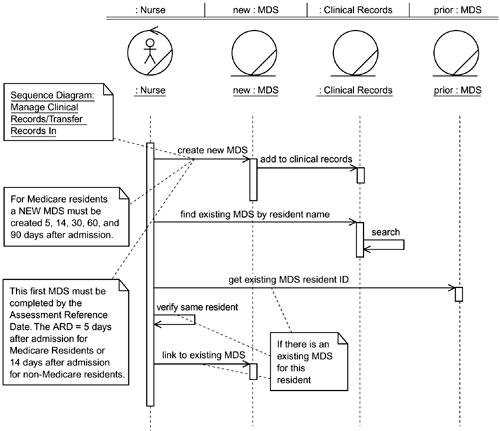

Figure A-55. Establish MDS sequence diagram

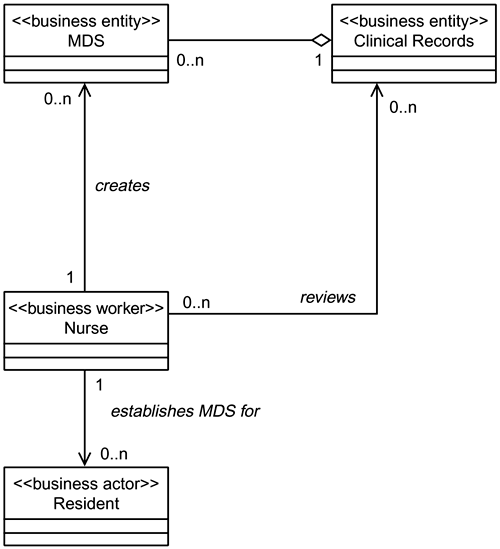

Figure A-56. Nurse view class diagram
Comply with Regulations: Maintain MDS

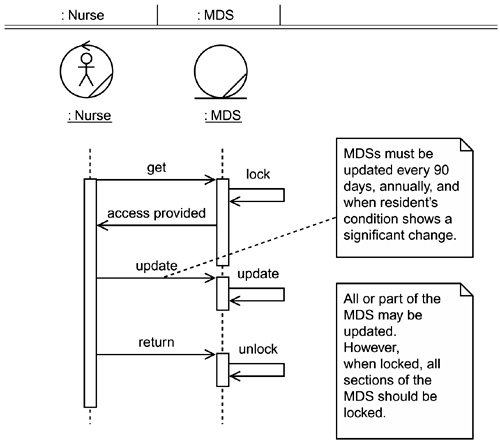

Figure A-57. Maintain MDS sequence diagram
Comply with Regulations: MDS Definition

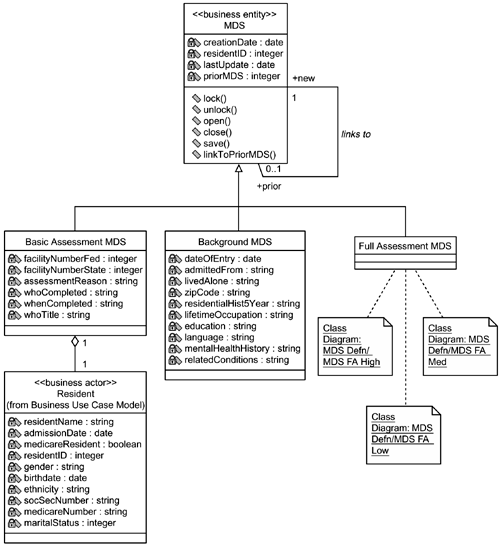

Figure A-58. MDS structure overview class diagram

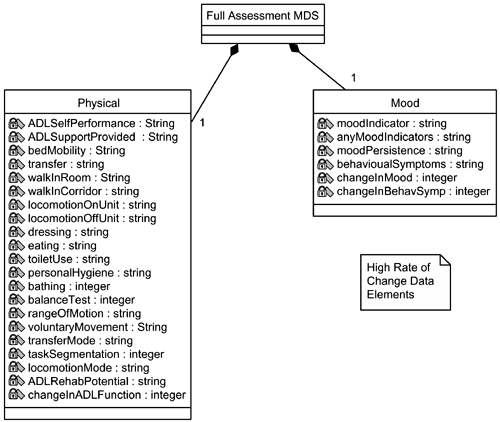

Figure A-59. MDS high-change elements class diagram

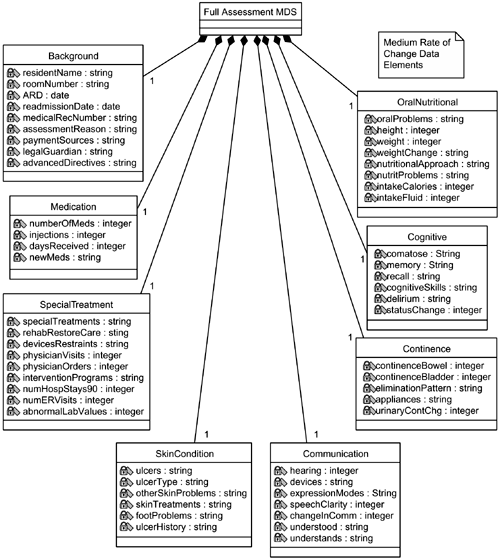

Figure A-60. MDS medium-change elements class diagram

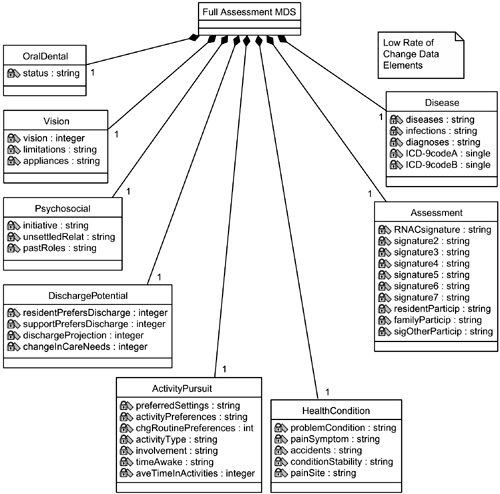

Figure A-61. MDS low-change elements class diagram
Comply with Regulations: Transmit MDS

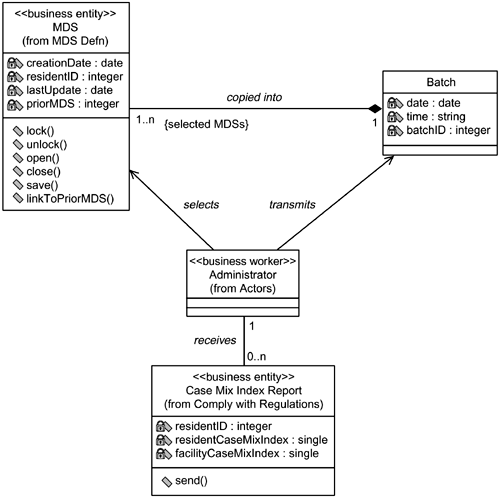

Figure A-62. Transmit MDS sequence diagram (initial)

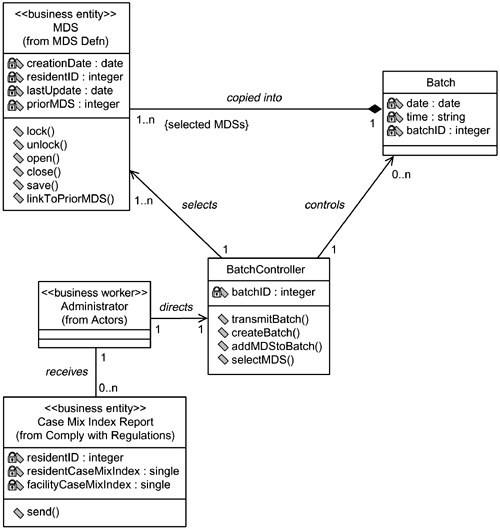

Figure A-63. Transmit MDS class diagram (revised)

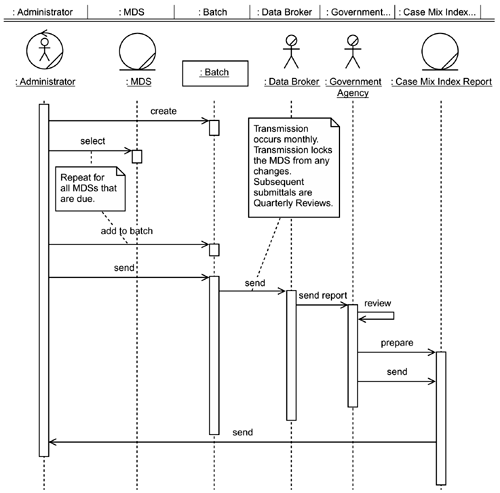

Figure A-64. Transmit MDS sequence diagram
Included Use Cases
Security Access

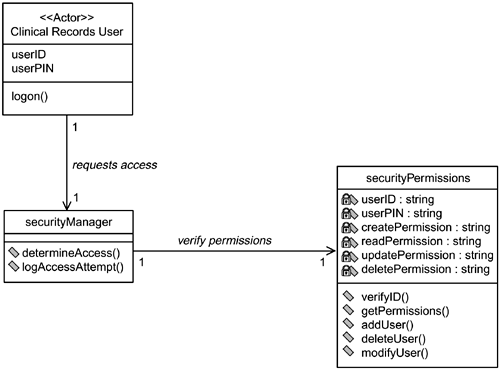

Figure A-65. Security Access class diagram

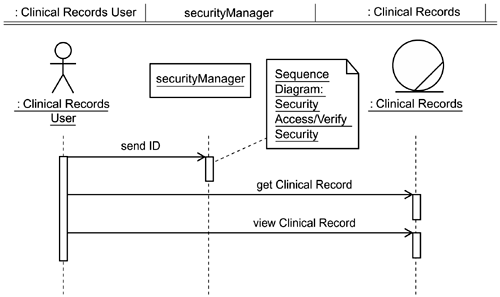

Figure A-66. Access Clinical Records sequence diagram

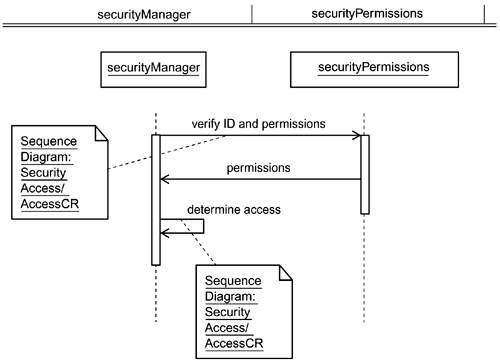

Figure A-67. Verify Security sequence diagram
The Database Design Models
Comply with Regulations

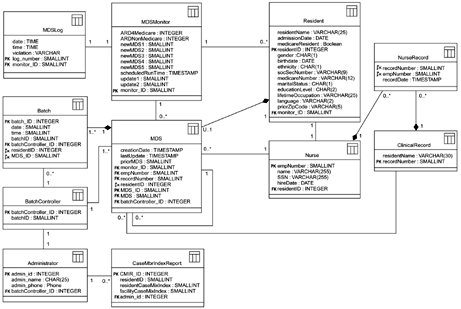

Figure A-68. Comply with Regulations database diagram
Comply with Regulations: Establish MDS

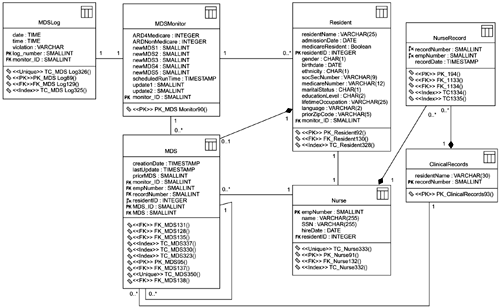

Figure A-69. Establish MDS database diagram
Figure A-70. Nurse view of database diagram
Comply with Regulations: MDS Definition

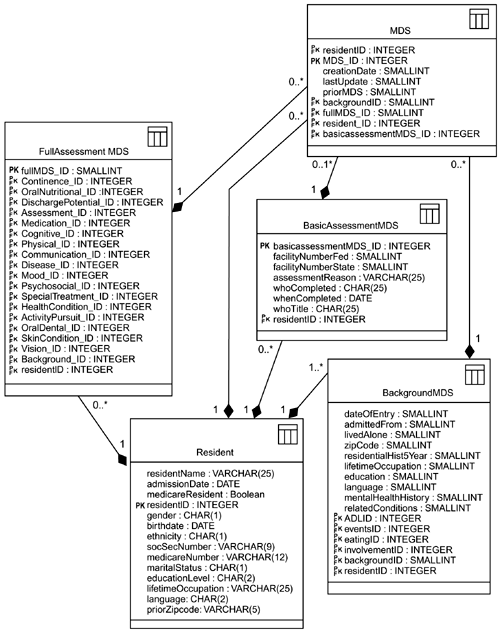

Figure A-71. MDS structure overview database diagram

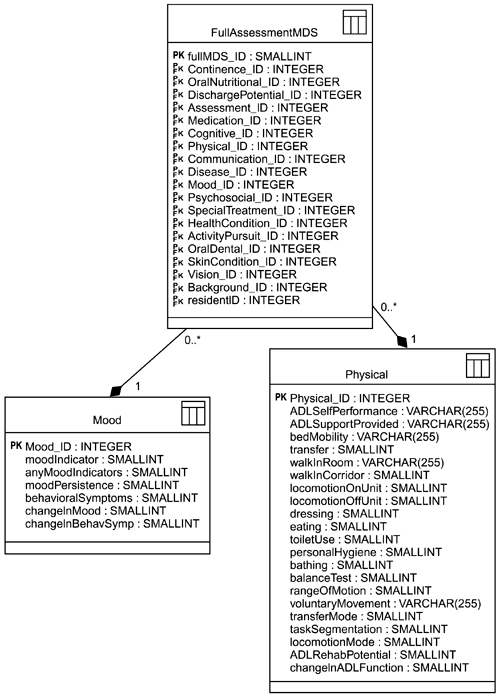

Figure A-72. MDS high-change elements database diagram
Figure A-73. MDS medium-change elements database diagram
Figure A-74. MDS low-change elements database diagram
Comply with Regulations: Transmit MDS
Figure A-75. Transmit MDS database diagram
